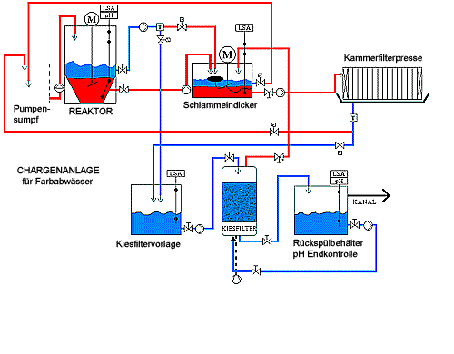

Konzept einer Abwasseraufbereitungsanlage
Die Anlage arbeitet weitestgehend
automatisch. Unter Rühren und Zugabe eines Spalt-, bzw. Flockungsmittels (hier manuell) werden die vorhandenen Feststoffe gebunden und nach dem Rührvorgang (ca. 20 - 30 Minuten) sedimentiert. Über eine Trübemessung wird die Klarwasserphase mittels Kreiselpumpe und 2 Stück Steuerventile entweder bei Trübung in den Schlammeindicker, oder über den Kiesfilter und pH-Endkontrolle (wird geschrieben) in den Kanal gehen. Die Schlammphase wird zur besseren Konditionierung in einen Schlammeindicker gepumpt und anschließend mittels Kammerfilterpresse entwässert. Platzbedarf der Anlage, einschl.
Pufferbecken, alle Komponenten ebenerdig aufgestellt, ca. 7,00 x 4,50
Meter. Bei einer Raumhöhe von 4,00 Metern kann die Anlage in 2 Ebenen
aufgebaut werden. |
